لوله های فین دار (Fin Tubes)

معرفی

لوله‌های فین‌دار (Fin Tubes) نقش کلیدی در انتقال حرارت مؤثر بین سیال گرم و هوای عبوری دارند. این لوله‌ها با افزایش سطح تماس، باعث می‌شوند گرما سریع‌تر و با بازده بالاتر منتقل شود. لوله‌های فین‌دار در ساخت رادیاتورهای صنعتی، مبدل‌های حرارتی و خشک‌کن‌ها استفاده می‌شوند و بسته به نوع کاربرد، در مدل‌های مارپیچی، صفحه‌ای، اکسترود و جوشی تولید می‌گردند.

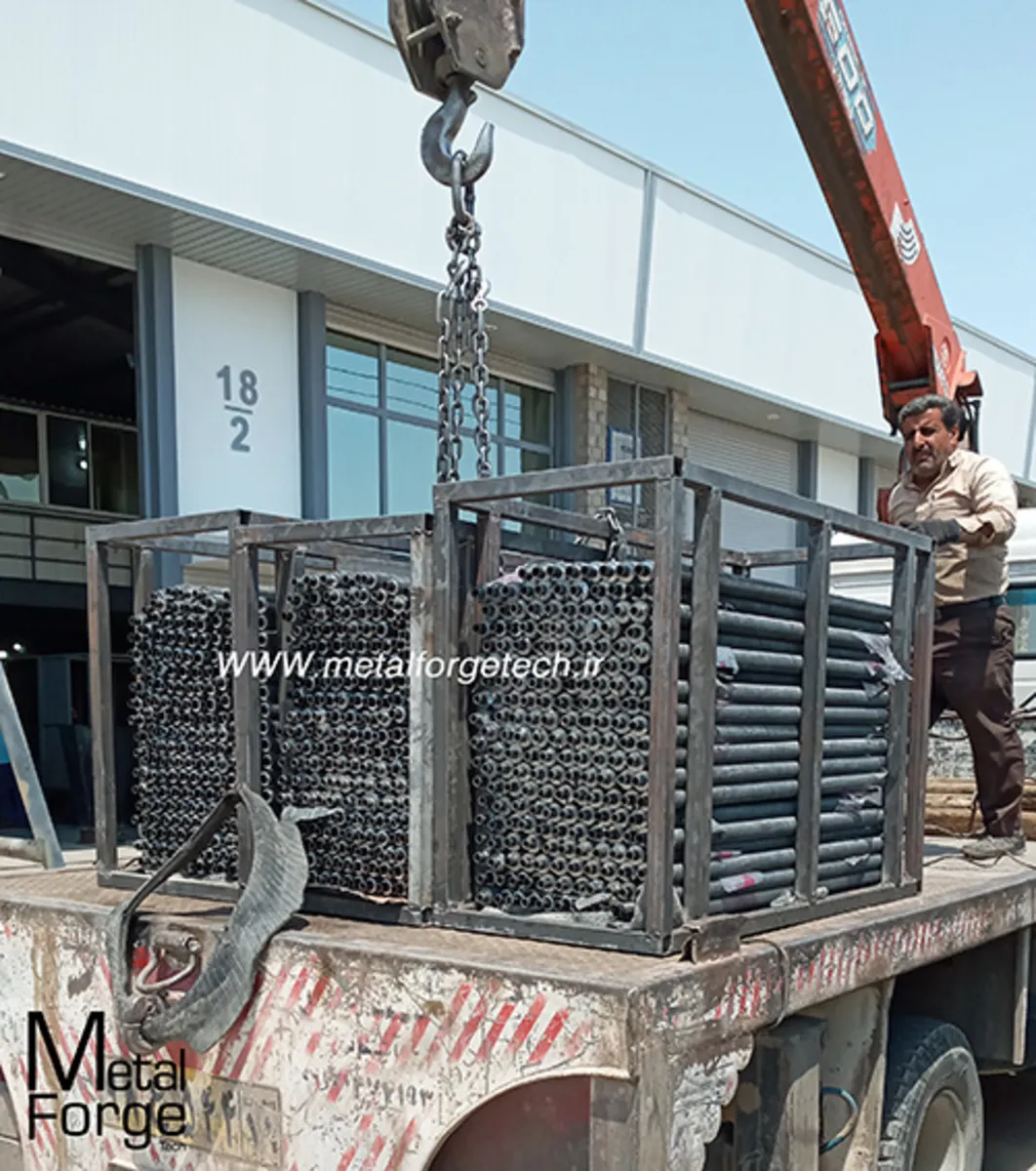

طراحی و ساخت انواع لوله های فین دار

بررسی تخصصی

لوله‌های فین‌دار صنعتی (Industrial Fin Tubes) یکی از مؤثرترین اجزای سیستم‌های انتقال حرارت هستند که برای افزایش سطح مؤثر تبادل حرارتی طراحی می‌شوند. در این نوع لوله‌ها، فین‌ها (پره‌ها) به شکل‌های مختلف روی سطح بیرونی لوله نصب می‌شوند تا سطح تماس بین سیال گرم درون لوله و هوای اطراف افزایش پیدا کند.

🔸 ساختار و عملکرد:

درون لوله، سیال گرم (مثل بخار، آب‌داغ یا روغن حرارتی) جریان دارد و حرارت از جداره لوله به فین‌ها منتقل می‌شود. فین‌ها مانند تقویت‌کننده‌های سطح عمل کرده و گرما را در سطح وسیع‌تری به هوای عبوری منتقل می‌کنند. این فرآیند باعث می‌شود بازده حرارتی تا چند برابر نسبت به لوله ساده افزایش یابد.

🔸 انواع لوله‌های فین‌دار بر اساس روش ساخت:

1. فین مارپیچی جوشی (Spiral Welded Fin Tube):
   در این نوع، نوار فلزی به‌صورت مارپیچ دور لوله پیچیده و به کمک جوش مداوم به بدنه لوله متصل می‌شود.
   ✅ ویژگی: استحکام بالا، مناسب برای بخار و فشار زیاد.
   ✅ کاربرد: رادیاتورهای صنعتی و مبدل‌های بخار.
2. فین مارپیچی پرسی (Spiral Wrapped or Tension Wound Fin Tube):
   نوار فین با فشار مکانیکی دور لوله پیچیده می‌شود و بدون جوش روی آن فیت می‌شود.
   ✅ ویژگی: وزن سبک‌تر، قیمت پایین‌تر، ولی تحمل دمایی کمتر.
   ✅ کاربرد: سیستم‌های تهویه، خشک‌کن‌های هوای گرم.
3. فین اکسترود آلومینیومی (Extruded Fin Tube):
   فین آلومینیومی به‌صورت یکپارچه با لوله از طریق فرایند اکستروژن شکل می‌گیرد.
   ✅ ویژگی: انتقال حرارت بالا، مقاومت در برابر خوردگی.
   ✅ کاربرد: صنایع غذایی، پتروشیمی و سیستم‌های کندانس.
4. فین صفحه‌ای (Plate Fin Tube):
   در این مدل، صفحات نازک فین به‌صورت موازی روی لوله‌ها نصب می‌شوند.
   ✅ ویژگی: مناسب برای آرایش چندلوله‌ای و جریان یکنواخت هوا.
   ✅ کاربرد: کویل‌های هوایی و مبدل‌های چندردیفه.
