رادیاتور صنعتی بخار (Steam Fin Tube Heat Exchanger)

معرفی

رادیاتورهای صنعتی بخار با لوله‌های فین‌دار، برای گرمایش غیرمستقیم هوا در سیستم‌های خشک‌کن و تهویه صنعتی طراحی می‌شوند. در این تجهیزات، بخار داغ داخل لوله‌ها جریان دارد و حرارت خود را از طریق فین‌های فلزی به جریان هوایی که توسط فن عبور داده می‌شود منتقل می‌کند. نتیجه، تولید هوای گرم یکنواخت و تمیز برای استفاده در خشک‌کن‌ها، گرم‌خانه‌ها و سیستم‌های فرآوری مواد است.

طراحی و ساخت انواع رادیاتورهای صنعتی / مبدل حرارتی

بررسی تخصصی

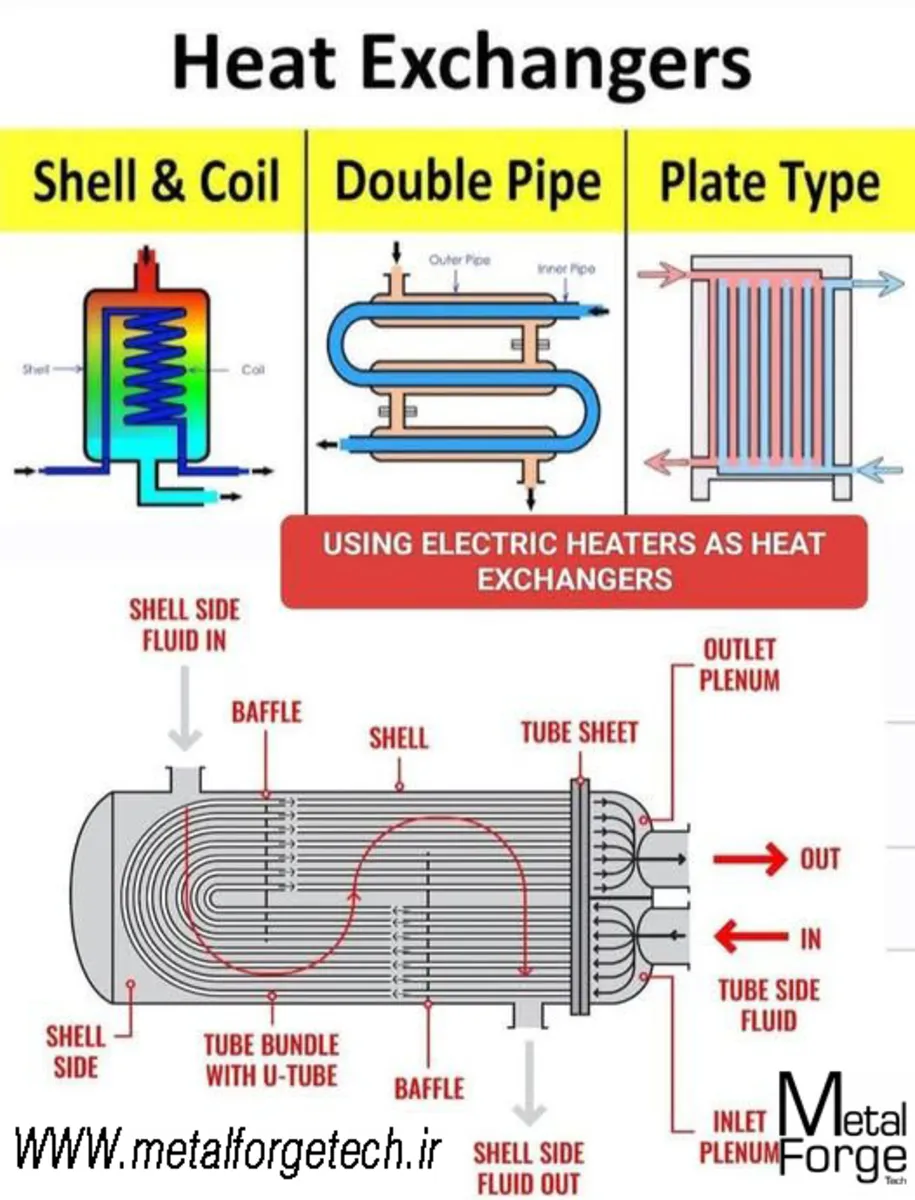

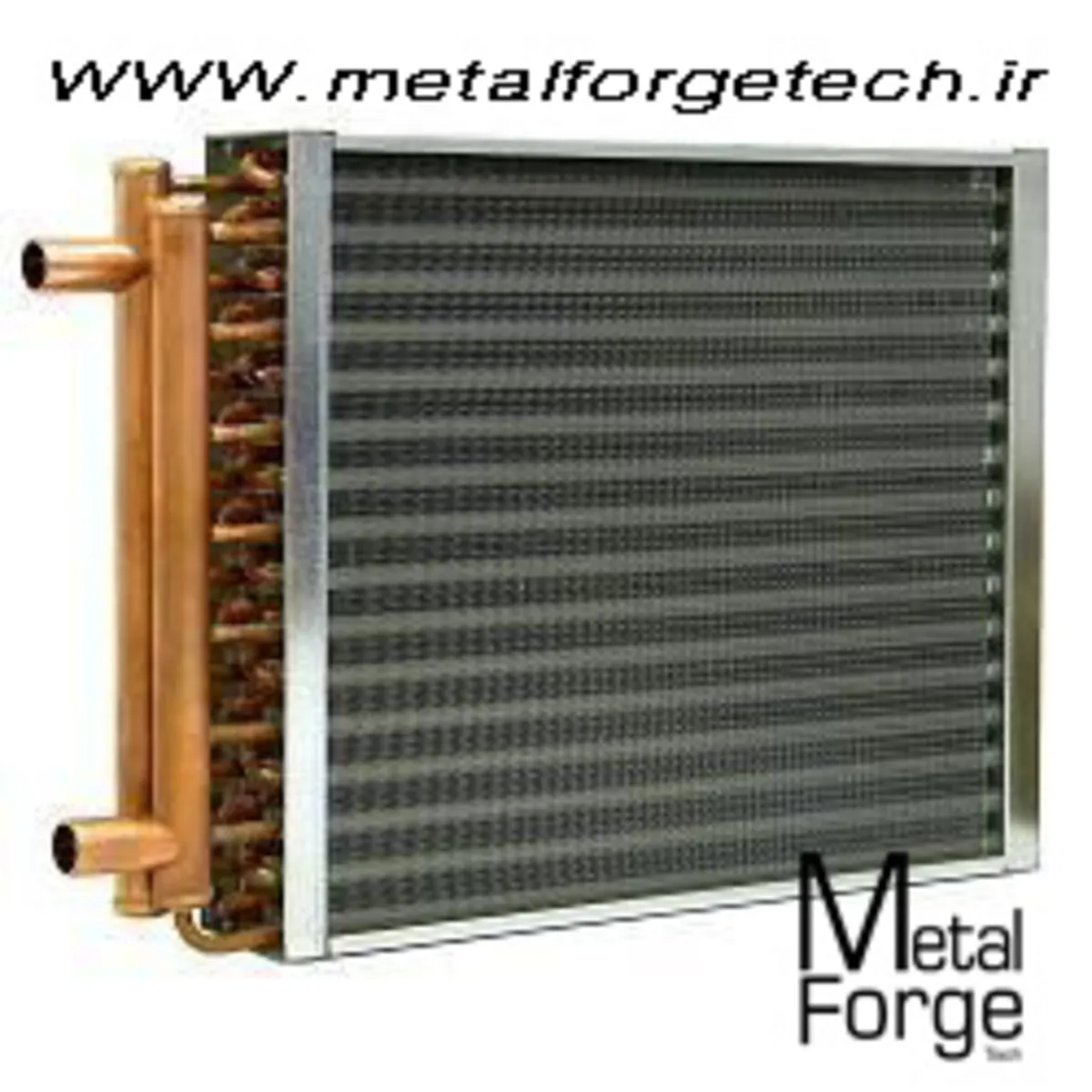

رادیاتور صنعتی بخار (Steam Fin Tube Heat Exchanger) یکی از رایج‌ترین و مؤثرترین تجهیزات انتقال حرارت در صنایع است که برای گرم کردن هوا با بخار مورد استفاده قرار می‌گیرد. ساختار اصلی آن شامل مجموعه‌ای از لوله‌های فین‌دار است که بخار از درون آن‌ها عبور کرده و هوا از میان فین‌ها با کمک فن مکنده یا دمنده حرکت می‌کند.

در این فرآیند، انرژی حرارتی بخار به سرعت به فین‌ها منتقل شده و سپس به جریان هوا انتقال می‌یابد. این سیستم، هوای گرم یکنواختی تولید می‌کند که می‌تواند برای خشک‌کردن، گرمایش محیط یا فرآوری مواد استفاده شود.

🔸 اجزای اصلی:

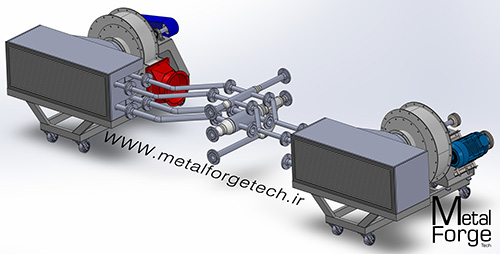

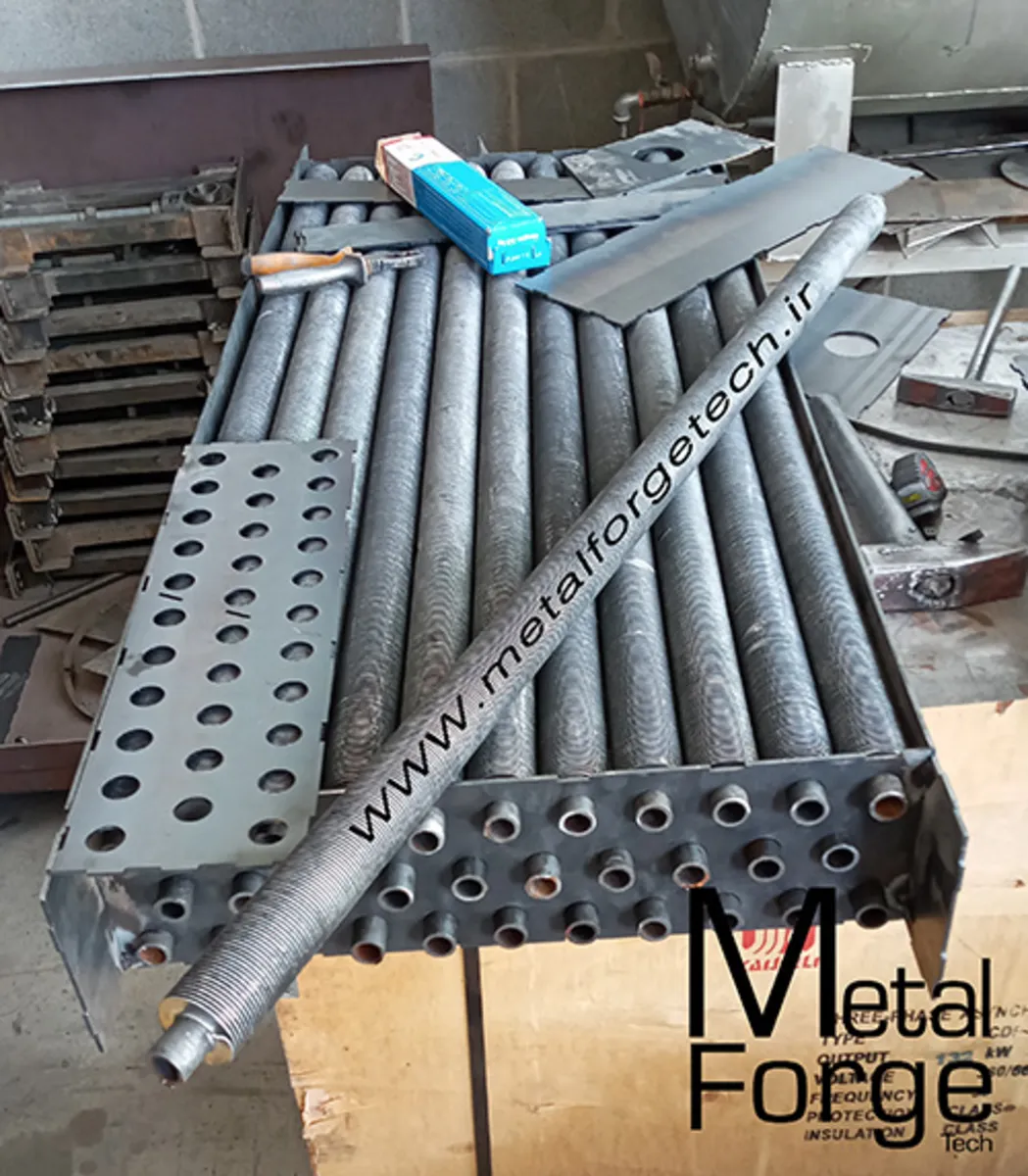

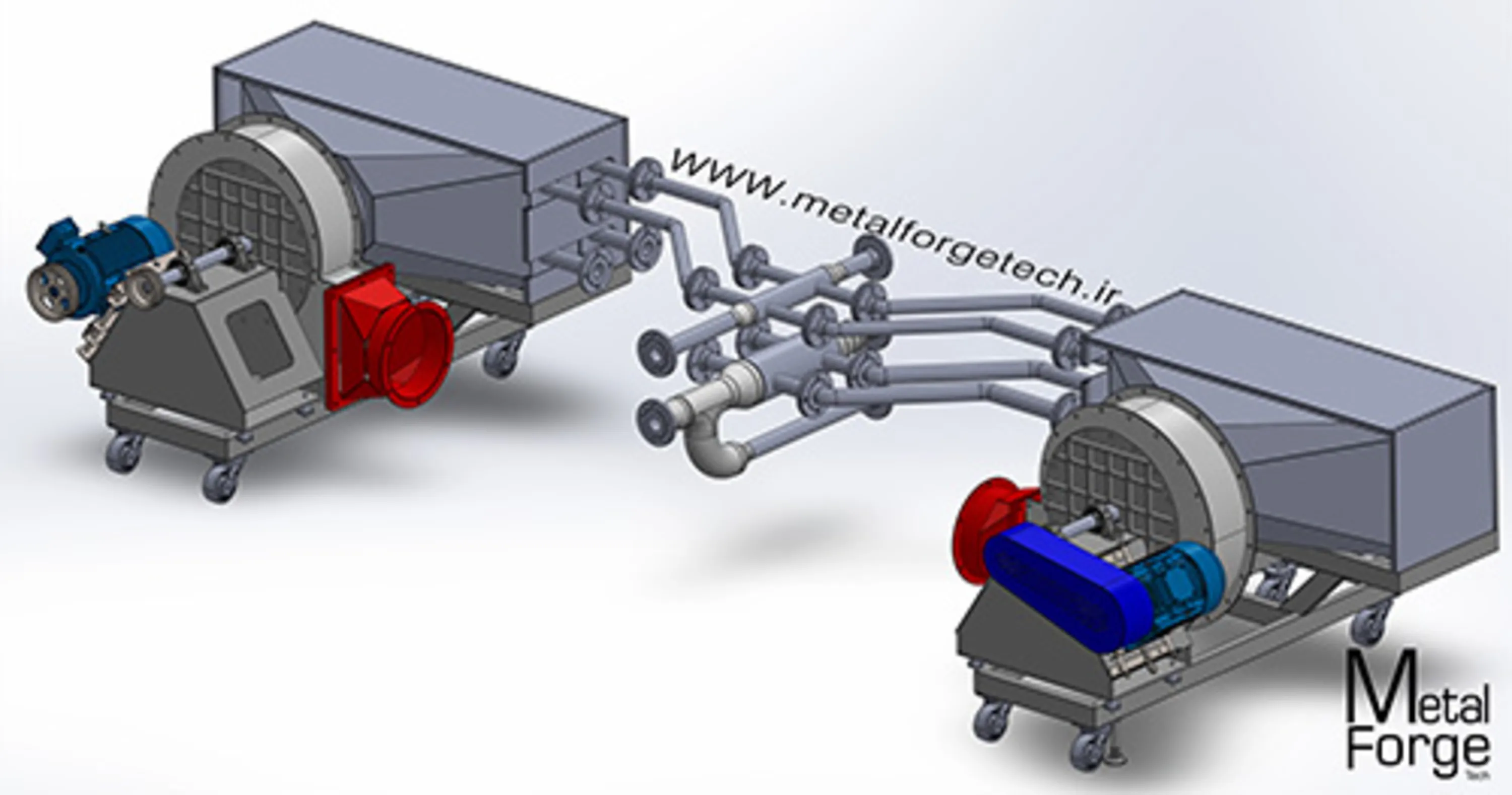

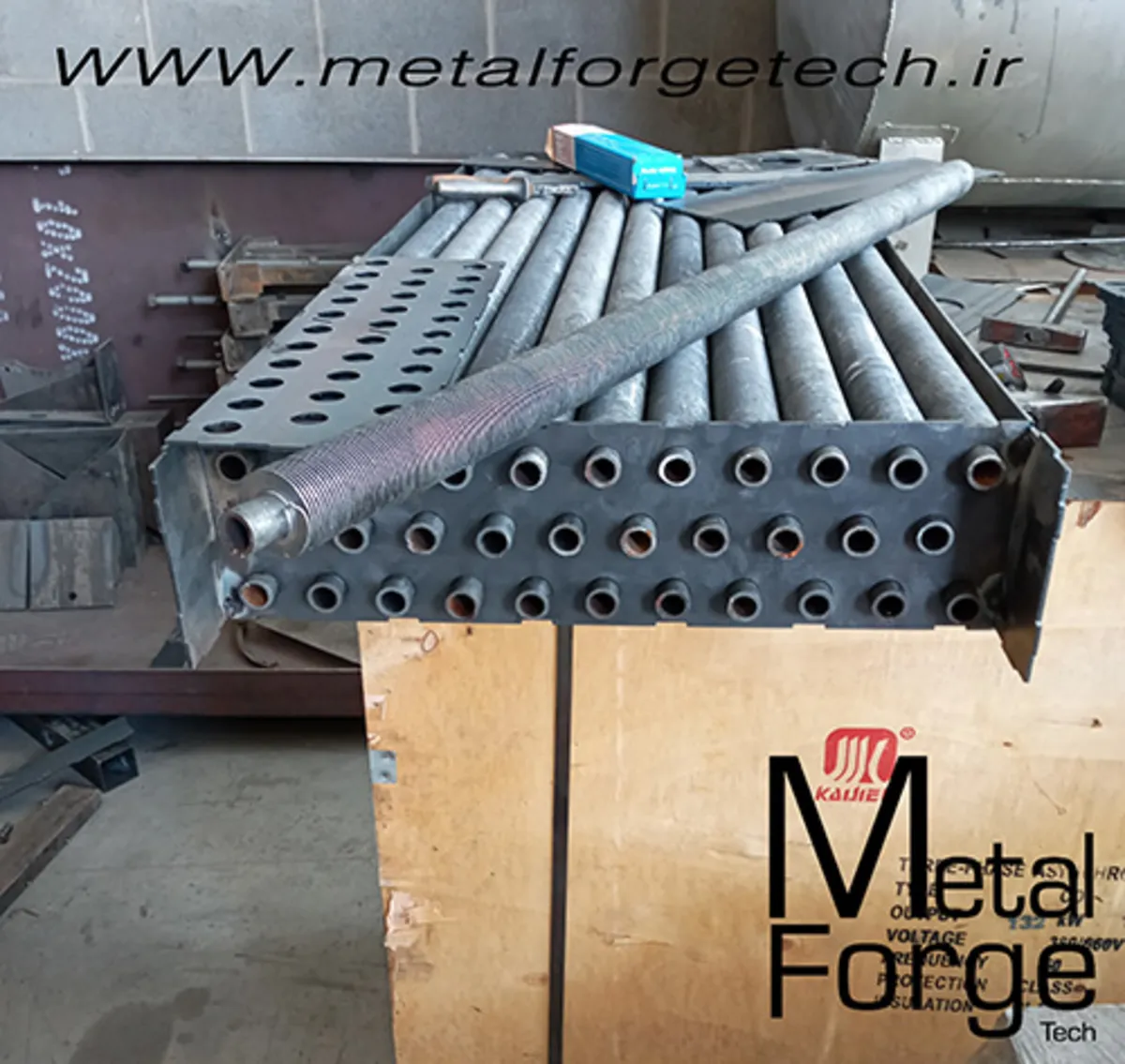

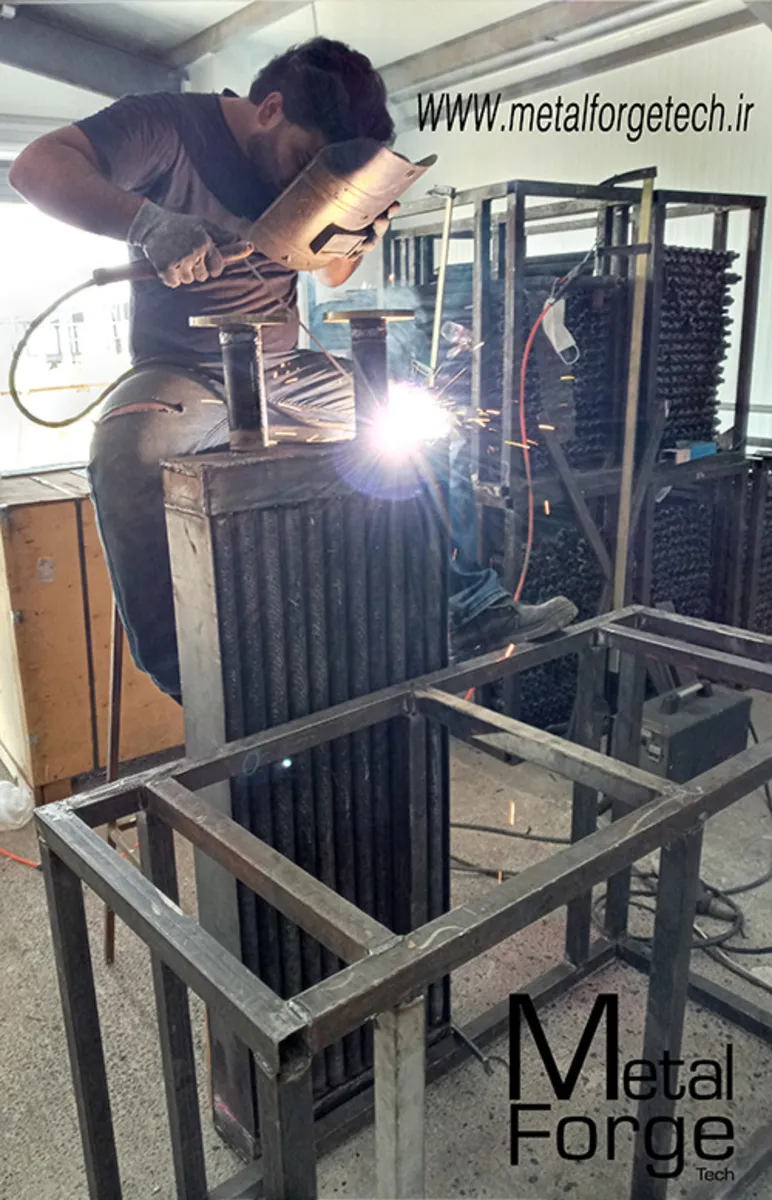

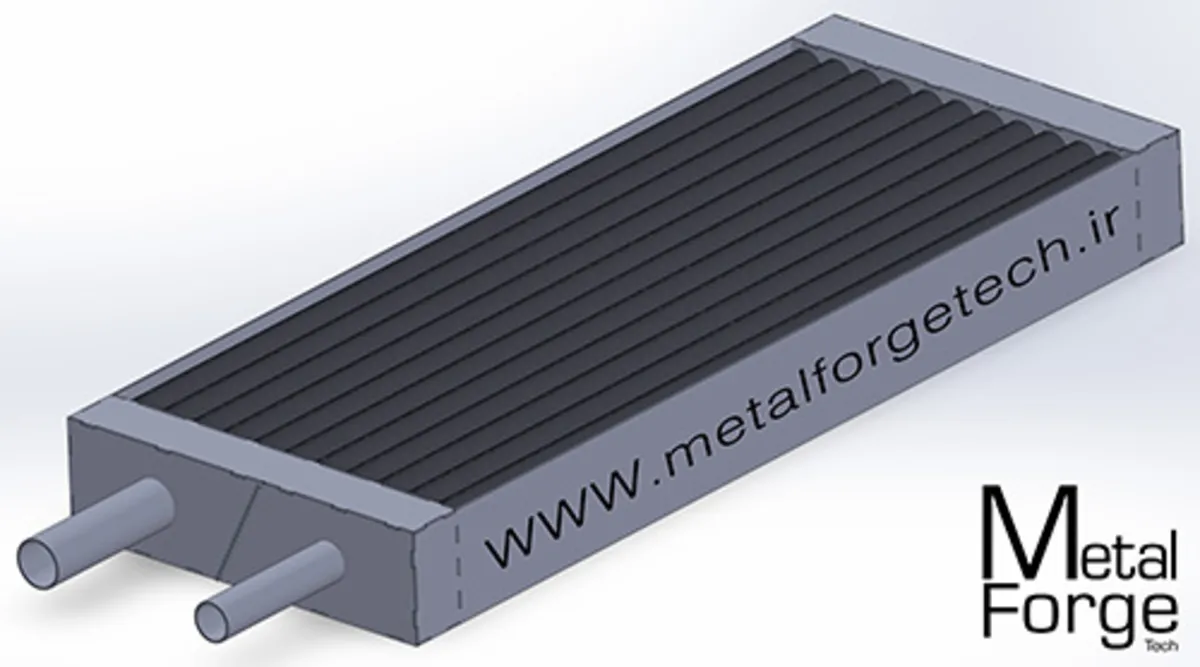

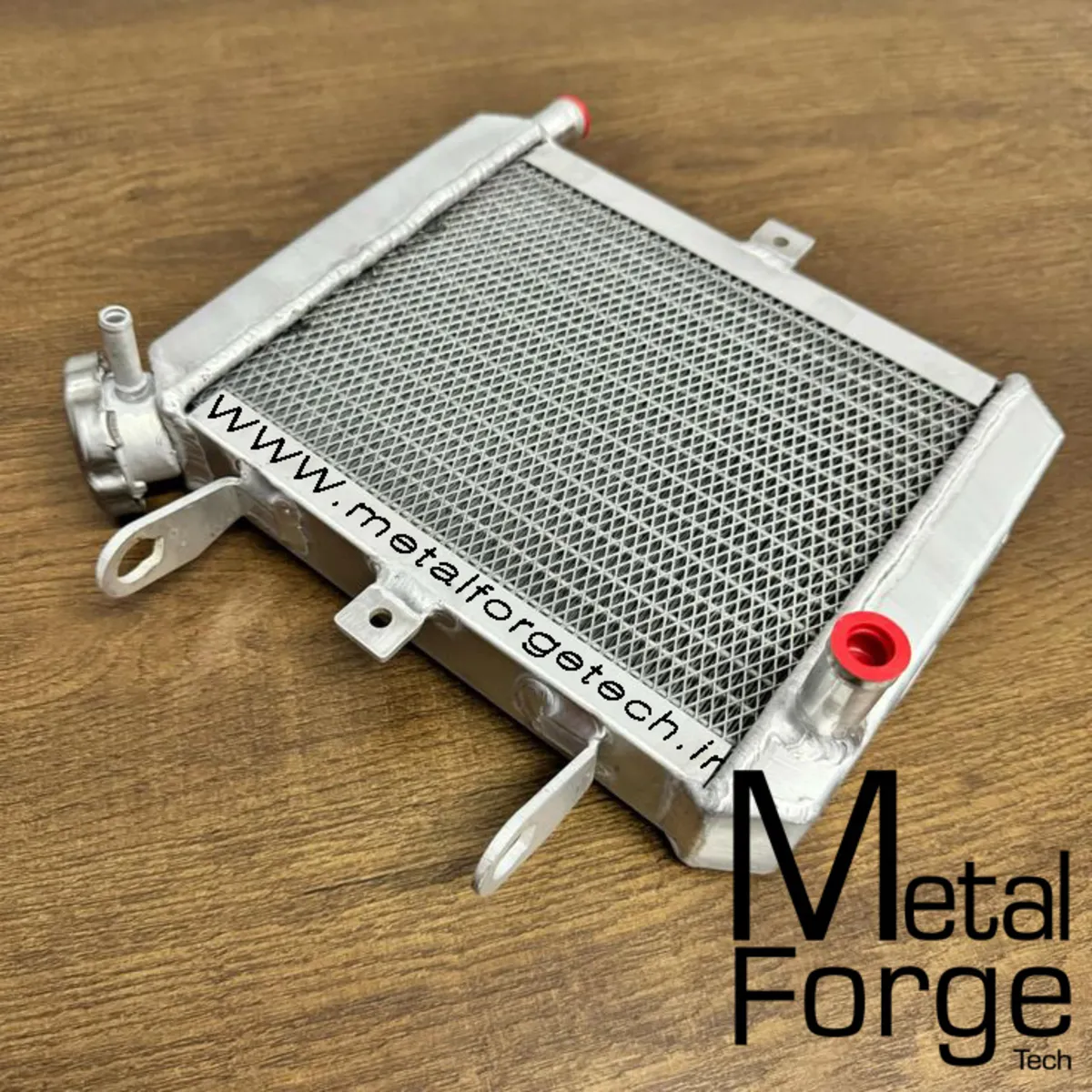

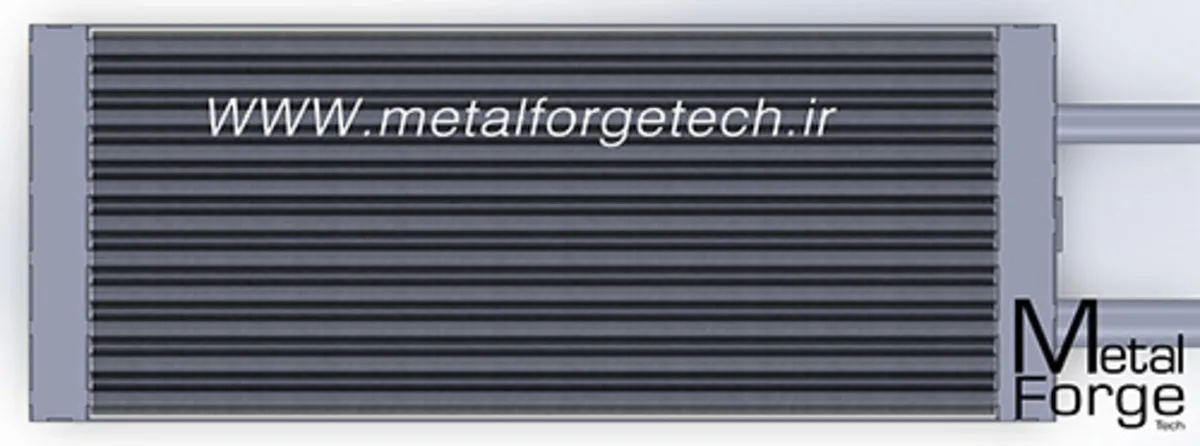

1. لوله‌های فین‌دار (Fin Tubes):
   لوله‌ها معمولاً از فولاد یا مس ساخته می‌شوند و فین‌ها به‌صورت پره‌های مارپیچ یا صفحه‌ای روی سطح بیرونی لوله نصب می‌شوند تا سطح انتقال حرارت افزایش یابد.
2. کلکتور ورودی و خروجی بخار:
   بخار از کلکتور ورودی وارد لوله‌ها می‌شود و پس از تبادل حرارت، از کلکتور خروجی به کندانس یا مسیر برگشت بخار هدایت می‌شود.
3. فن (Blower or Axial Fan):
   با مکش یا دمش هوا از میان فین‌ها، انتقال حرارت به شکل مؤثر انجام می‌گیرد.
4. فریم یا کاور فلزی:
   ساختار مکانیکی رادیاتور را نگه می‌دارد و مسیر جریان هوا را هدایت می‌کند.

🔸 انواع رادیاتورهای صنعتی بخار:

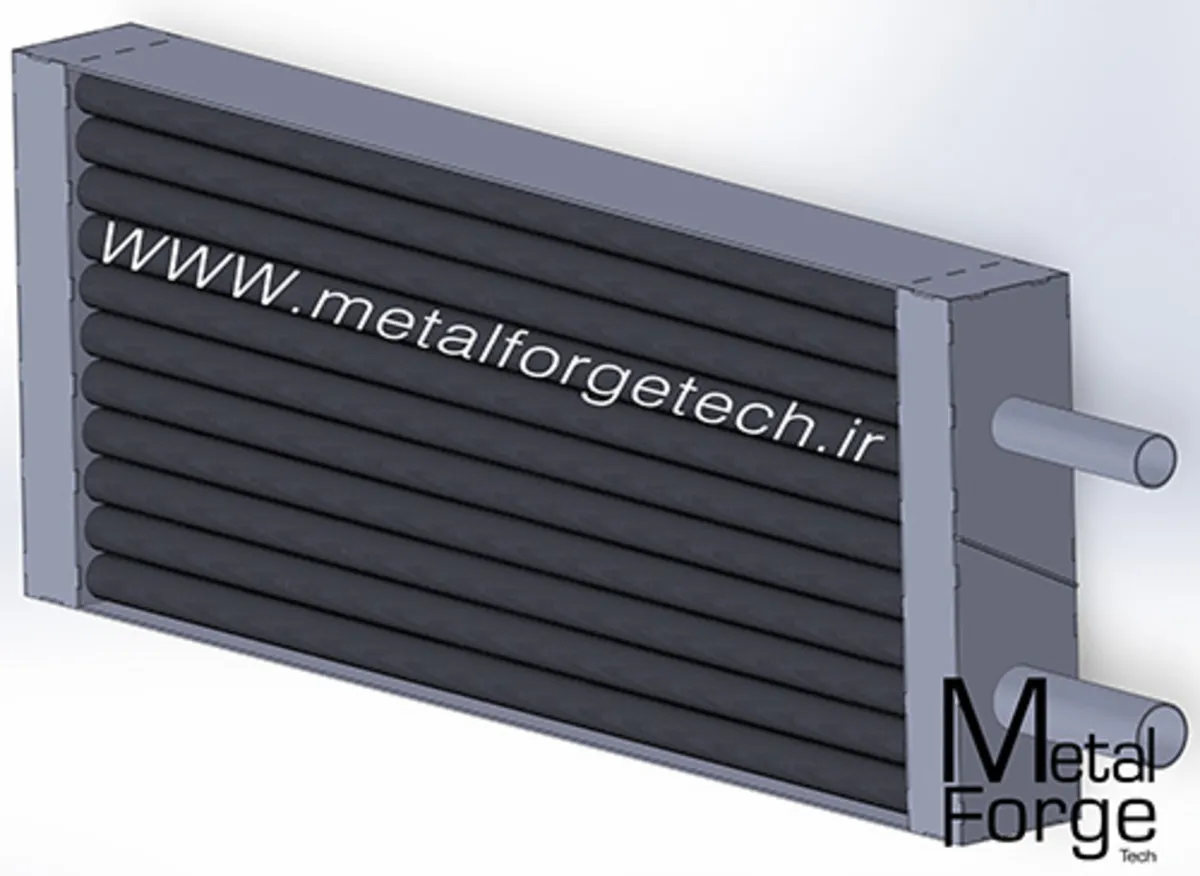

1. رادیاتور بخار فین‌دار تخت (Flat Fin Type):
   برای فضاهای محدود یا داکت‌های هوای مستقیم.
2. رادیاتور بخار فین‌مارپیچ (Spiral Fin Type):
   برای راندمان بالاتر و جریان هوای حجیم.
3. رادیاتور بخار با فریم مکش از یک طرف (Single Pass):
   مناسب سیستم‌های خشک‌کن با جریان خطی.
4. رادیاتور بخار دو گذر یا چند گذر (Multi-pass):
   برای بازیابی انرژی حرارتی در سیستم‌هایی که نیاز به بازده بالا دارند.
